Диагностика и устранение поломок термопластавтоматов: подробное руководство

Термопластавтоматы (ТПА) – сложное оборудование, состоящее из механических, гидравлических и электронных систем. Поломки чаще всего возникают из-за неправильной эксплуатации или недостаточного обслуживания. Компания Arburg в своих технических руководствах отмечает, что 65% неисправностей связаны с человеческим фактором.

Срок службы термопластавтоматов напрямую зависит от регулярности профилактических мероприятий. По данным Ассоциации производителей пластмассовых изделий, при должном обслуживании ТПА может работать более 15 лет без серьезных поломок.

Наиболее частые причины выхода из строя термопластавтоматов:

• Перегрузка оборудования или работа на предельных режимах
• Использование некачественного сырья с примесями
• Нарушение технологических режимов литья
• Несвоевременная замена изнашиваемых деталей
• Отсутствие регулярной калибровки и настройки
• Неквалифицированное обслуживание персоналом

Инженеры KraussMaffei рекомендуют вести журнал учета неисправностей для каждой машины. Это помогает выявлять закономерности и предотвращать серьезные поломки на ранних стадиях их развития.

Механические неисправности термопластавтоматов и их диагностика

Механические узлы термопластавтоматов испытывают значительные нагрузки при эксплуатации. Своевременное обнаружение признаков износа предотвращает дорогостоящий ремонт. Эксперты компании Engel советуют проводить диагностику механических систем каждые 3000 часов работы.

Основные механические неисправности можно выявить по характерным признакам. Узел смыкания часто страдает от износа направляющих и замковых механизмов. Неравномерный износ приводит к перекосам формы и некачественным изделиям.

• Люфт в направляющих плит – приводит к деформации изделий
• Поломка или износ шнека – вызывает нестабильность впрыска
• Износ обратного клапана – приводит к утечкам расплава
• Деформация запорного кольца – ухудшает качество изделий
• Выход из строя подшипников – появляется шум и вибрация

Специалисты Wittmann Battenfeld рекомендуют проверять зазоры в направляющих колоннах узла смыкания не реже двух раз в год. Увеличение зазора более чем на 0,05 мм от номинала требует немедленного обслуживания.

При диагностике механических неисправностей важно использовать специальные инструменты. Индикаторы часового типа помогают измерить люфты, а тепловизоры выявляют перегрев подшипников и других движущихся частей.

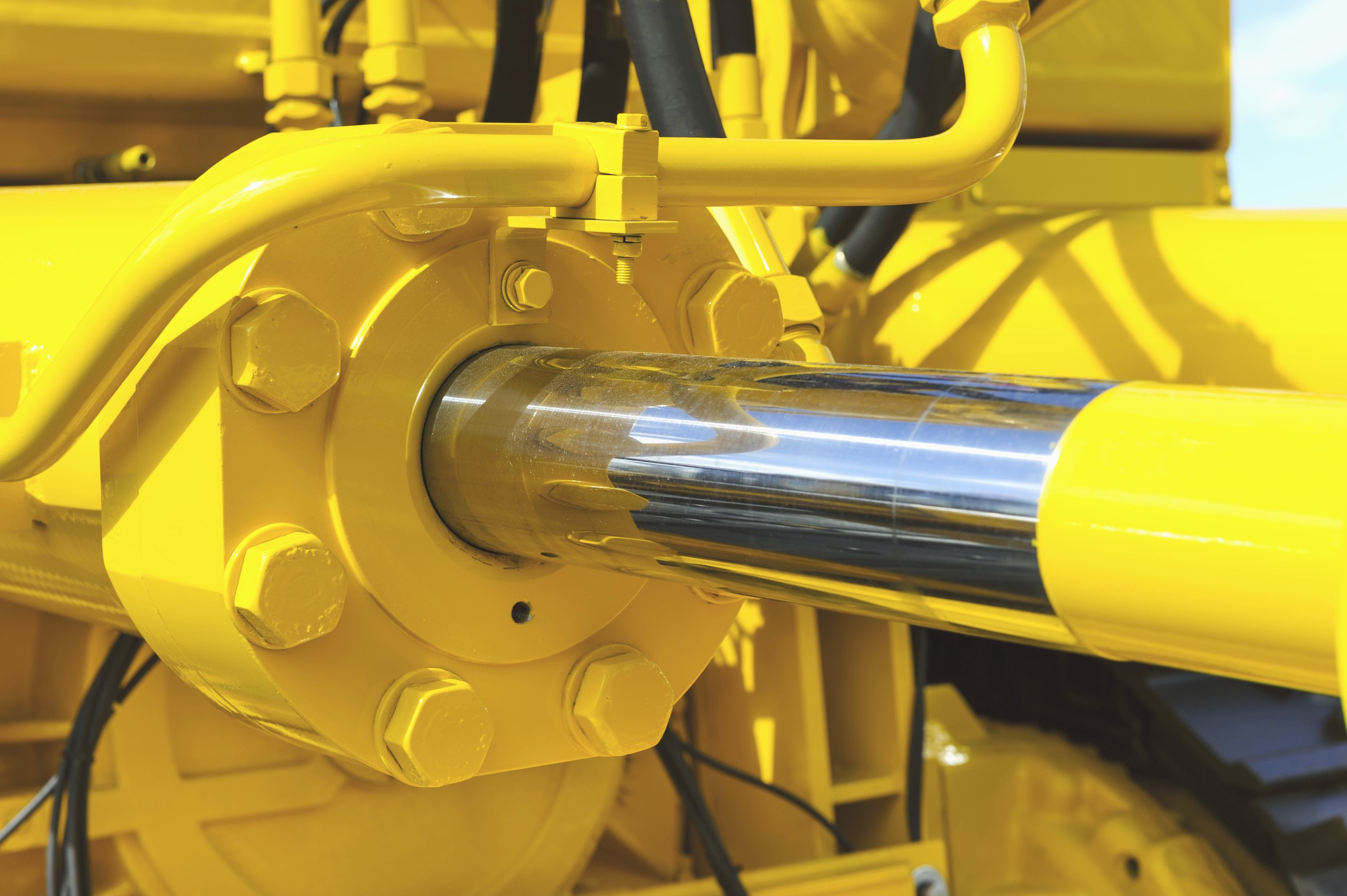

Проблемы с гидравлической системой ТПА

Гидравлическая система термопластавтомата – одна из наиболее уязвимых. По данным сервисного центра Haitian, неисправности гидравлики составляют более трети всех поломок ТПА. Основной признак проблем – падение давления и снижение производительности.

Утечки масла – наиболее распространенная проблема гидравлики. Они возникают из-за износа уплотнений, трещин в трубопроводах или ослабления соединений. Любая утечка снижает эффективность оборудования и создает риск аварии.

• Загрязнение масла – вызывает износ клапанов и насосов
• Неисправность предохранительных клапанов – перепады давления
• Поломка гидронасоса – полная остановка машины
• Засорение фильтров – снижение производительности
• Перегрев гидросистемы – изменение вязкости масла

Специалисты Sumitomo (SHI) Demag рекомендуют контролировать температуру гидравлического масла. Оптимальный диапазон составляет 40-60°C. Превышение может привести к разрушению уплотнений и ускоренному износу компонентов.

Проверка состояния гидравлической жидкости должна проводиться регулярно. Европейский институт полимеров рекомендует замену масла каждые 5000-8000 часов работы в зависимости от условий эксплуатации и результатов анализа.

Электрические поломки и сбои электроники в инжекционных машинах

Электронные системы современных термопластавтоматов отвечают за точность и стабильность всех процессов. По статистике компании Borche, около 23% всех неисправностей ТПА связаны с электрическими компонентами. Сбои в работе электроники часто приводят к полной остановке оборудования.

Программируемые логические контроллеры (ПЛК) управляют всеми системами термопластавтомата. Неисправности контроллеров проявляются в виде ошибок на дисплее, нелогичной работе оборудования или полном отказе системы управления.

• Сбои в работе инверторов – нестабильная скорость вращения шнека
• Неисправности сервоприводов – неточное позиционирование узлов
• Выход из строя датчиков – искажение параметров процесса
• Короткое замыкание – полная остановка машины
• Проблемы с интерфейсом управления – невозможность настройки

Инженеры KraussMaffei отмечают, что до 70% электрических неисправностей связаны с проблемами датчиков и кабельных соединений. Регулярная проверка разъемов и контактов помогает предотвратить большинство электрических проблем.

Специалисты Sumitomo (SHI) Demag рекомендуют создавать резервные копии программ управления каждой машины. Это позволяет быстро восстановить работоспособность после сбоя электроники или замены контроллера.

Неисправности системы нагрева и охлаждения термопластавтомата

Система нагрева материального цилиндра критически важна для качественной переработки пластмасс. По данным Института переработки полимеров, около 35% дефектов изделий связаны с проблемами терморегуляции. Неисправности проявляются в виде нестабильной температуры или локального перегрева.

Нагревательные элементы (ТЭНы) подвержены естественному старению и выходу из строя. Европейская ассоциация производителей термопластавтоматов указывает, что средний срок службы ТЭНов составляет 8000-10000 часов работы при правильной эксплуатации.

• Выход из строя нагревателей – неравномерный нагрев цилиндра
• Неисправность термопар – некорректные показания температуры
• Поломка терморегуляторов – перегрев или недогрев материала
• Проблемы системы охлаждения формы – термические деформации изделий
• Засорение каналов охлаждения – перегрев отдельных зон формы

Инженеры Arburg рекомендуют проверять симметричность нагрева всех зон материального цилиндра. Разница температур между соседними зонами не должна превышать 5-10°C при стабильной работе оборудования.

Компания Engel рекомендует использовать тепловизоры для периодического контроля системы нагрева. Данный метод позволяет выявить неисправные нагреватели и проблемные зоны без разборки оборудования.

Профилактика поломок и плановое обслуживание ТПА

Регулярное техническое обслуживание термопластавтоматов значительно продлевает срок их службы. Исследования Немецкой ассоциации производителей машин для переработки пластмасс показывают, что плановое обслуживание снижает количество аварийных остановок на 78%.

График обслуживания термопластавтоматов должен составляться с учетом рекомендаций производителя и интенсивности эксплуатации. Большинство ведущих компаний, включая Wittmann Battenfeld и Haitian, рекомендуют проводить комплексное обслуживание каждые 4000-5000 часов работы.

• Ежедневное обслуживание – проверка уровней жидкостей, очистка
• Еженедельное обслуживание – проверка фильтров, смазка узлов
• Ежемесячное обслуживание – калибровка датчиков, проверка гидросистемы
• Полугодовое обслуживание – замена масла, фильтров, проверка электроники
• Ежегодное обслуживание – комплексная диагностика всех систем

Профилактика гидравлической системы является ключевым элементом обслуживания. Специалисты KraussMaffei рекомендуют проводить анализ гидравлического масла каждые 2000 часов работы для раннего выявления проблем.

Документирование всех мероприятий по обслуживанию помогает отслеживать историю эксплуатации оборудования. Инженеры Engel подчеркивают, что детальный журнал обслуживания позволяет прогнозировать сроки замены компонентов и планировать бюджет на обслуживание.

Инструменты и оборудование для ремонта термопластавтоматов

Качественный ремонт термопластавтоматов невозможен без специализированного инструмента. Европейская ассоциация ремонтных служб рекомендует формировать набор инструментов в зависимости от моделей обслуживаемых машин. Базовый комплект должен включать как стандартные, так и специальные приспособления.

Диагностическое оборудование играет ключевую роль при выявлении причин поломок. Современные термопластавтоматы оснащены встроенными системами самодиагностики, однако внешние приборы необходимы для проверки показаний датчиков и калибровки систем.

• Динамометрические ключи – для точной затяжки соединений
• Измерительные приборы – манометры, термометры, мультиметры
• Гидравлические инструменты – для демонтажа крупных узлов
• Специальные съемники – для подшипников и втулок
• Диагностические интерфейсы – для подключения к системе управления

Специалисты Haitian отмечают, что использование неподходящего инструмента является причиной 30% случаев повторного выхода оборудования из строя после ремонта. Особое внимание следует уделять качеству динамометрического инструмента.

Инженеры Sumitomo (SHI) Demag подчеркивают важность хранения программного обеспечения для диагностики и программирования контроллеров. Наличие актуальных версий ПО позволяет восстанавливать работу системы управления после серьезных сбоев.

Особенности ремонта термопластавтоматов разных производителей

Конструкции термопластавтоматов различных производителей имеют существенные отличия. Институт полимерных технологий отмечает, что подходы к диагностике и ремонту оборудования разных брендов требуют специфических знаний и опыта. Это особенно важно при работе с электронными системами управления.

Машины европейских производителей (Arburg, Engel, KraussMaffei) отличаются высокой степенью автоматизации и сложными системами контроля. Азиатские производители (Haitian, Borche) часто используют более простые и доступные для ремонта решения, но требуют более частого обслуживания.

• Arburg – особое внимание к гидравлике и системам управления
• Engel – специфическая конструкция узла смыкания без колонн
• KraussMaffei – сложные сервоприводы и гидромеханика
• Haitian – модульная конструкция, доступность запчастей
• Wittmann Battenfeld – интегрированные роботизированные системы

Специалисты Европейского центра сервисного обслуживания отмечают, что доступность запасных частей является ключевым фактором при организации ремонта. Для машин премиальных брендов часто требуется заказ оригинальных деталей с длительными сроками поставки.

Специалисты Wittmann Battenfeld рекомендуют использовать оригинальные расходные материалы и запчасти. Использование аналогов может привести к непредсказуемым последствиям, особенно при ремонте гидравлических и электронных компонентов высокоточных машин.

При ремонте современных термопластавтоматов важно учитывать требования производителя к квалификации персонала. Многие компании, включая Engel и KraussMaffei, проводят сертификацию сервисных центров и требуют документального подтверждения обучения технических специалистов.
